Роботизированные комплексы лазерной резки и сварки SEKIRUS в сфере металлообработки из г. Ярославль

О комплексе

Роботизированный лазерный комплекс для резки и сварки металлов состоял из двух постов: поста резки металла и поста сварки металла.

Два роботизированных комплекса для резки и сварки картеров дизельных двигателей. Суть идеи заключалась в расширении ассортимента выпускаемых картеров. путем раскроя уже существующих картеров на заготовки, и путем последующей сварки заготовок получать новые модели картеров. Такой метод позволяет существенно экономить на штамповочной оснастке и сократить ее номенклатуру.

Первый комплекс спроектирован для резки картеров, он состоит из робота и позиционера. Позиционер представляет из себя две рабочие паллеты с возможностью горизонтального вращения каждой паллеты вокруг своей оси. Резка роботом реализована за счет дополнительной оси линейного перемещения лазерной головы зацикленную на сигнал от емкостного датчика который является сопло режущей головки. Данная система необходима для точного контроля расстояния от сопла режущей головки до материала, что обеспечивает стабильный результат резки лазером.

Второй комплекс необходим для сварки нарезанных заготовок, он состоит из робота и трех-осевого позиционера. Для достижения стабильного результата сварки была установлена система поиска стыка заготовок для корректировки траектории сварного шва. Каждый сваренный картер по ТЗ от заказчика должен быть герметичен после сварки, для достижения этой цели была установлена система подачи проволоки.

Пост резки металла

Этот комплекс предназначен для точного раскроя картеров на заготовки.

Особенности

• Робот и позиционер.

• Позиционер состоит из двух рабочих паллет с возможностью горизонтального вращения каждой паллеты вокруг своей оси.

• Дополнительная ось линейного перемещения лазерной головы.

• Позволяет выполнять резку с максимальной точностью.

• Емкостной датчик.

• Система контроля расстояния между соплом режущей головки и материалом.

• Обеспечивает стабильный результат резки.

Преимущества

• Высокая точность раскроя.

• Стабильное качество обработки.

• Автоматизация процесса резки.

Пост сварки металла

Второй комплекс был разработан для сварки нарезанных заготовок.

Особенности

• Робот и трёхосевой позиционер.

• Позиционер обеспечивает гибкость и точность позиционирования заготовок для сварки.

• Система поиска стыка.

• Автоматическая корректировка траектории сварного шва для достижения идеального соединения.

• Система подачи проволоки.

• Обеспечивает герметичность каждого сварного шва, что особенно важно для картеров.

Комплектация

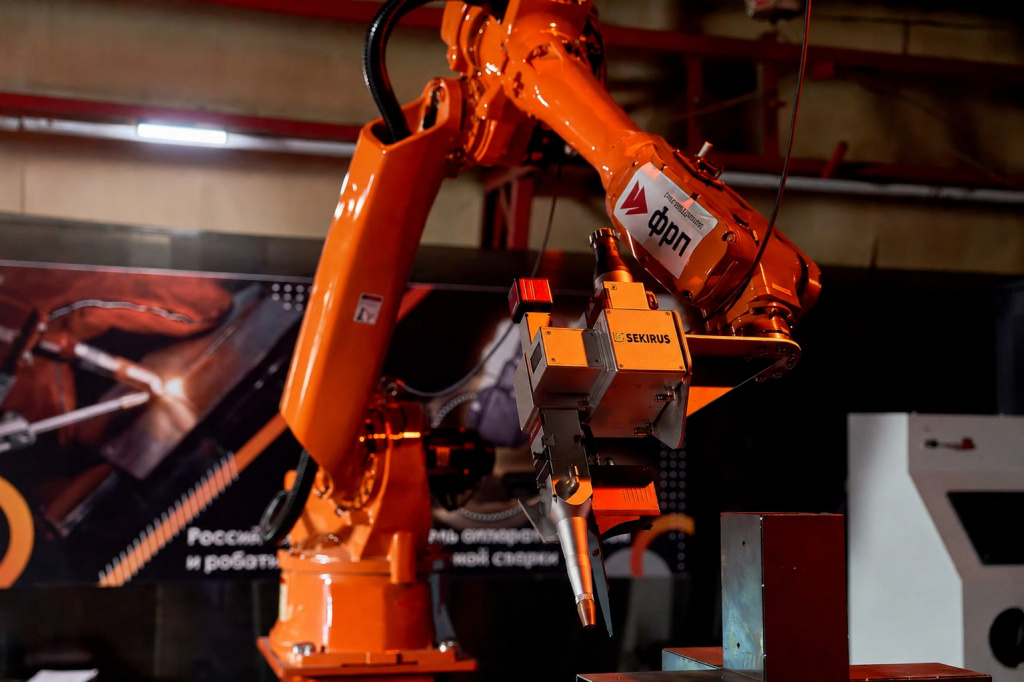

• Робот-манипулятор RСP AR2018H в комплекте с кронштейном для установки лазерной головы для сварки.

• Тумба для установки робота

• Позиционер GP3H-2x500 (двухзонный, трехосевой, горизонтальный)

• Система обнаружения шва

• Защитное ограждение

• Система управления комплексом

• Автоматика безопасности

• Универсальная фиксирующая оснастка

Преимущества

• Гарантия герметичности сварных швов.

• Стабильное качество сварки.

• Полная автоматизация процесса.

Результаты проекта

Благодаря внедрению лазерного комплекса, клиент смог:

• Оптимизировать производственные процессы.

• Увеличить ассортимент выпускаемой продукции.

• Снизить затраты на производство за счёт переработки материалов.
