Лазерный станок SEKIRUS P2602M-3015GAН со сменными столами и кабинетной защитой

Мощность лазера

12000 Вт

Рабочее поле

3000 х 1500 мм

Вес машины

9000 кг

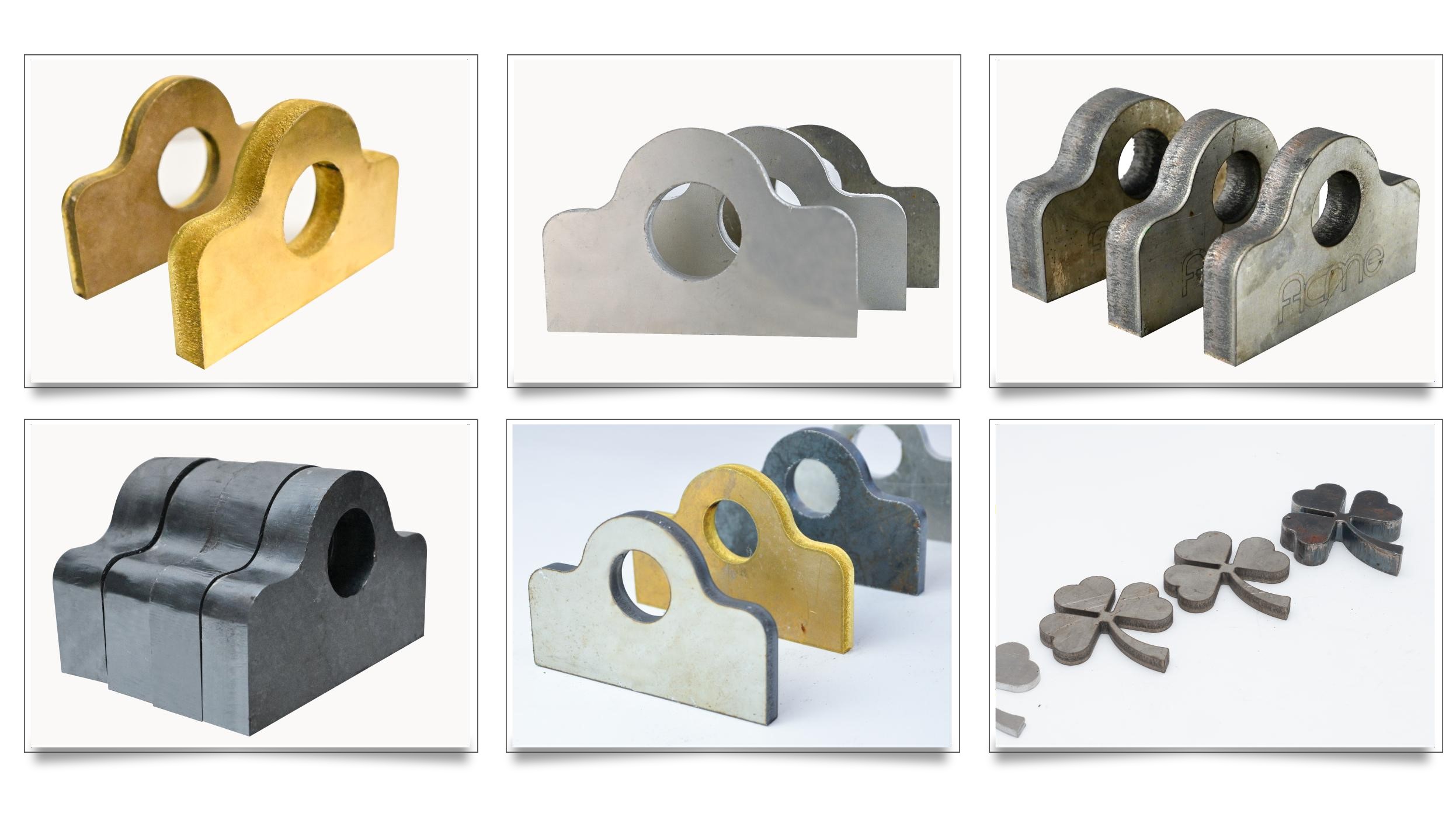

Лазерный станок SEKIRUS P2602M-3015GAН со сменными столами и кабинетной защитой мощностью 12 кВт позволяет гарантировано и с хорошим качеством резать алюминий толщиной до 16 мм и углеродистую сталь толщиной до 25 мм. Возможно резать и более толстые листы, но при этом скорость реза будет существенно ниже. Для резки материалов больших толщин необходим газ. Для чёрной стали – кислород, для алюминия – азот.

Волоконный лазерный металлорежущий станок планшетного типа обеспечивает высокую скорость и эффективность обработки и высокое качество вырезаемых деталей с контурами любой сложности.
С помощью «умных» вспомогательных систем процесс резки становится более продуктивным и надежным, чем когда-либо.
Вовлеченность оператора снижена, время простоя минимально.

Технические характеристики

Параметры	Значение
Корпус станка	Стальная сварная рама 8 тонн. Все канавки крепления и отверстия фрезеруются на итальянском высокоточном фрезерном центре GOLGAR
СИСТЕМА УПРАВЛЕНИЯ ЛАЗЕРНЫЙ	Fscut Control (Расширенная профессиональная версия)
ИСТОЧНИК	12000 Вт
ЛАЗЕРНАЯ ГОЛОВКА	Лазерная головка BOCI с авто-фокусировкой BLT642
ЧИЛЛЕР	SEKIRUS (Россия)
СЕРВОДВИГАТЕЛЬ X / Y / Z	Panasonic Servo Motor x4
Ось
Х ось: перемещение / максимальная скорость	1530 / 150 м/мин.
Y ось: перемещение / максимальная скорость	3030 / 150 м/мин.
Z ось: перемещение / максимальная скорость	350 / 70 м/мин.
Направляющая	HIWIN Тайвань (original)
Косозубая рейка	YVC Тайвань (original)
Ускорение	1.5 G
Редуктор	SHIMPO Япония
Точность позиционирования	±0.03/1000 мм (Постоянная высокая точность)
Точность повторения позиционирования	±0.015 мм (Постоянная высокая точность)
Электрические детали	SCHNEIDER Франция
Пневматические детали	SMC Япония
Минимальная ширина реза	0.1 мм
Электропитание	380v 50Hz ±10%
Вспомогательный режущий газ	Oxygen/Nitrogen/Compressed Air
Система дымоудаления	Вентилятор 7.5-11 KBT
Смазка	Автоматическая система смазки
Поиск по краям	Автоматический четырехсторонний поиск по краю

Дополнительно

Многоступенчатая технология перфорации	Да
Технология плавной резки	Да
Беспроводное управление WIFI	Да
Предварительное обучение на производственной площадки заказчика	Да
Автоматическое регулирование давления режущего Газа в программном обеспечении. Сервис Чат: MAX. Скорость реагирования не более 15 мин.	Да
Защита на лазерном источнике (в случае ошибки)	Да
Датчик контроля газа	Да
Датчик контроля работы чиллера по температуре	Да
Интеллектуальная защита по защите станка от ошибок	Да
Очки для защиты оператора	Да
Удаленная диагностика неисправностей поставщиком.	Да
Онлайн сервисная группа поддержки	Да
Руководство по эксплуатации	Да
Расходные материалы на лазерную голову в наличии на складе поставщика	Да

Копмлектация станка

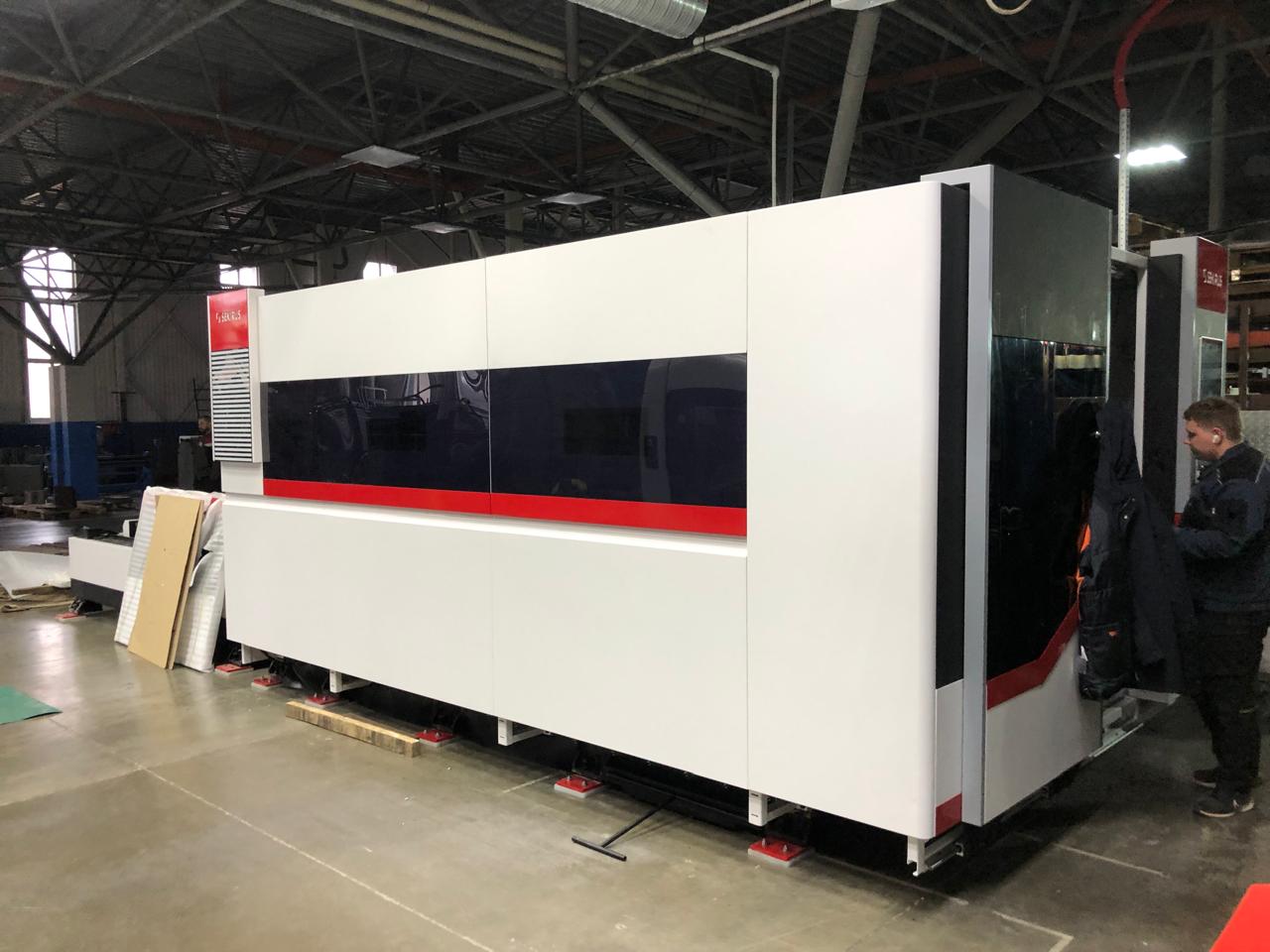

Лазерный станок с листовой станиной усиленной листом и рабочим полем 1530 х 3030 мм, оборудован системой сменных механизированных столов для загрузки листов. Имеет систему секционного удаления дыма с автоматическими управляемыми заслонками в зависимости от положения портала станка (6 заглушек). Кабинетная защита, двумя видеокамерами для наблюдением за процессом резки (одна камера в кабинете, вторая направлена на открытую часть станка для наблюдения за сменой столов).

Шкаф управления станком отдельно стоящий, оборудован кондиционером;
Система лазерного управления - FSCUT HYPCUT 8000С (топовая версия);
Промышленный компьютер с 27-дюймовым экраном, ПО для 2D резки - CypCut (пожизненная лицензия);

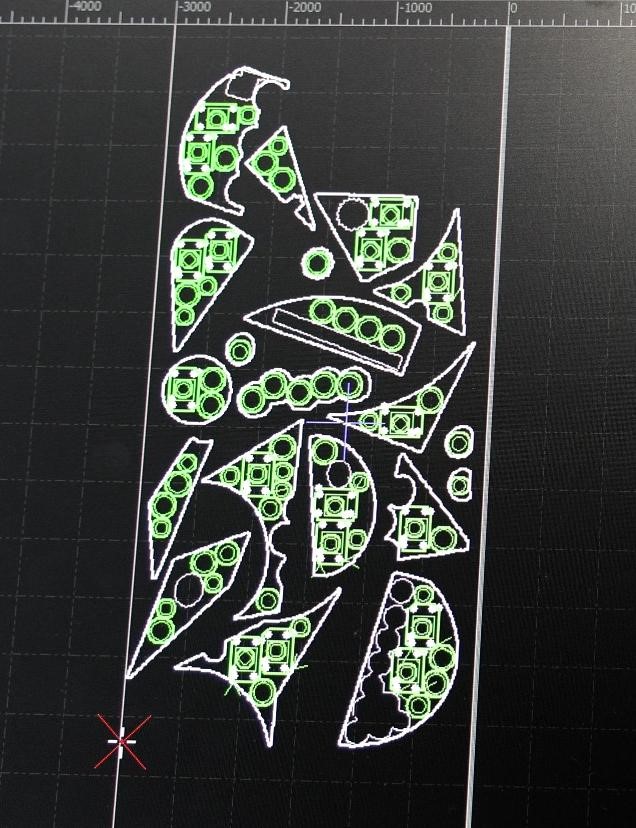

ПО - СypNest, на USB ключ (пожизненная лицензия) включена в систему HYPCUT;
Клавиатура, мышка, USB разветвитель;
Силовые электрические компоненты - France SCHNEIDER;
Сервопривод - Panasonic Servo Motor по осям (ось Y-1800Вт-2шт; Ось X - 1300Вт; Ось Z - 400Вт);
Редуктор планетарный - France MOTOREDUCER;
Усиленные линейные направляющие - Taiwan HIWIN - 30мм по Y, 20мм по X;
Зубчатая рейка - Taiwan YYC;
Пневматические компоненты - Japana SMC;
Автоматизированная централизованная система Смазки по осям перемещения, кроме оси – Z (другая вязкость на Z –шприцуется по предоставленным регламентам обслуживания);
Лазерный источник 12000 Вт;
Чиллер SEKIRUS (Россия);
Лазерная режущая головка BOCU BLT642H (фокус 200) с индикаций и уходом в ошибку по перегреву. Контроль пробития, авто возврат в случае не прореза, индикация повреждения защитного стекла, индикация перегрева, реальное давления на монитор оператора;
Автоматическая калибровка луча по центру BOCU BLT642H за счет встроенных приводов;
Пневматическая заслонка между открытой и закрытой частью станка;
Резиновая защита цепи на смене столов;
Кислородная линия SMCVX220AGXNB 1,0 МПа, Азотно/Воздушная линия;
SMCVX232RAXHH 3,0 МПа - с управлением из ПО CypCut HYPCUT, клапана Aventics!
Пульт беспроводной управления станком с магнитной вставкой;
Зонированная (6 зоны) интеллектуальная система дымоудаления под ламелями. (заглушки вытяжки открываются толь в той зоне где работает лазерная головка);
Вытяжной вентилятор мощностью 7,5 кВт с гофрированной трубой усиленной стальной проволокой. (диаметром 200 мм и длинной 3000 мм);
Металлическая огнезащита гофр на направляющих;
Керамические огнеупорные блоки защищают все поперечины станка при пробитие листа и от перегрева в расфокусе в процессе резки.(или асбестовые плиты);
Сканер обрезков BOCHU;
Стабилизатор напряжения мощностью 100 кВт;
Комплект расходных материалов (стартовый) для BOCI BLT642 (интеллектуальная с индикаторами в том числе по замене защитного стекла за счет повышения температуры). Расширенный комплект обсуждается исходя из основных задач заказчика;
Криоцилиндр ;
Компрессор Remeza ВК30т-16-500Д2 +5 фильтров + 3 ремня;
TODC6 + комплект фильтров на 2 года

Конфигурация станка

Пневматическая шторка между закрытой и открытой частью станка, для безопасности и более эффективного дымоудаления (входит в основной комплект);
Защита поперечен станка огнеупорными керамическими блоками или асбестовыми плитами от перегрева в процессе пробивки и резки толстых металлов (входит в основной комплект);
Пневматическая поддержка листа на стальных подшипниках для исключения царапин на зеркальной нержавейке, нитрит титане и аналогичных материалах, а так же для простого выравнивая тяжелых листов без привлечения людей и техники (не входит в основной комплект).

Мощность лазера	12000 Вт
Рабочее поле	3000 х 1500 мм
Вес машины	9000 кг
